가상머신에 9개에 디스크를 SCSI로 장착한다.

터미널에서 lsblk 명령을 입력해 장착한 SCSI 장치가 정상적으로 인식되는지 확인

sdb 파티션 생성

파일시스템 유형을 별도로 지정하지 않을 경우 Rocky Linux는 자동으로 파일 시스템 유형을 83(Linux)로 지정한다.

fd 로 지정해주면 'Linux raid autodetect' 라는 파일시스템으로 지정된다.

fdisk /dev/sdb      [SCSI 0:1] 디스크 선택
Command: n          새로운 파티션 분할
Select: p           Primary 파티션 선택
Partition number: 1 파티션 번호 1번 선택
First sector: enter 시작 섹처 번호
Last sector: enter  마지막 섹터 번호
Command: t          파일 시스템 유형 선택
Hex Code: fd        'Linux raid autodetect' 유형 번호(L을 입력하면 전체 유형 출력)
Command: p          설정 내용 확인
Command: w          설정 내용 저장

sdb ~ sdk 까지 모두 똑같이 초기화 해준다.

Linear RAID 구성 방법

sdb 와 sdc 로 RAID 를 구성해보자

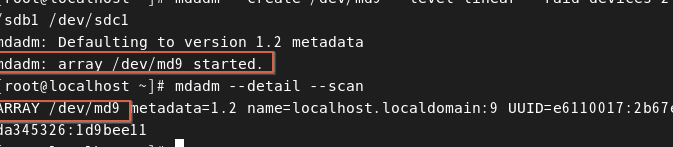

아래 명령어를 입력해 /dev/sdb1과 /dev/sdc1 을 Linear RAID 장치인 /dev/md9으로 생성하고 잘 생성되었는지 확인한다.

mdadm --create /dev/md9 --level=linear --raid-devices=2 /dev/sdb1 /dev/sdc1 RAID 생성
mdadm --detail --scan RAID 확인

/dev/md9은 Linear RAID 장치로 사용하기 위해 임의로 지정한 이름이다.

mdadm은 Rocky Linux에서 RAID장치를 생성/관리하는 명령이다.

이 명령에서 사용할 수 있는 옵션의 의미는 다음과 같다.

--create /dev/md9            md9 장치에 RAID를 생성
--level=linear               Linear RAID를 지정, 0은 RAID 0, 1은 RAID 1 등으로 지정 가능
--raid-deviced=2 /dev/sdb1 /dev/sdc1 디스크를 2개 사용. 이어서 나오는 것은 장치 이름

그 외에도 자주 사동되는 명령어

mdadm --stop /dev/md9        RAID 장치인 /dev/md9을 중치
mdadm --run  /dev/md9        중지된 RAID 장치를 가동
mdadm -- detail /dev/dm9     /dev/md9 장치의 상제한 내역을 출력

아래의 명령어를 입력해 /dev/md9의 파일시스템을 생성한다

mkfs.ext4 /dev/md9

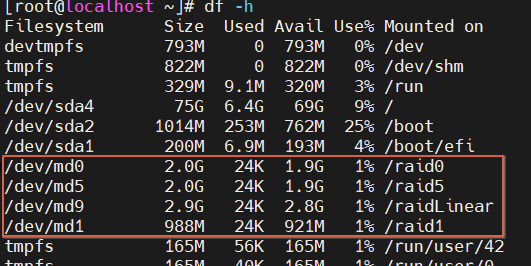

mkdir /raidLinear 명령을 입력해 마운트할 디렉터리를 생성하고 mount /dev/md9/raidLinear 명령을 입력해 마운트 한다. df 명령어를 입력하면 /raidLinear 디렉터리에 약 2.8GB 가량의 여유공간이 있음을 확인할 수 있다. /dev/sdb는 2GB, /dev/sdc는 1GB 용량이다. Linear RAID는 2개 디스크 용량을 모두 사용하기 때문에 3GB 정도가 나온 것이다,

컴퓨터를 켤때 자동으로 /dev/md9 장치가 /raidLinear 디렉터리에 마운트 되도록 설정하자. /etc/fstab 파일에 아래를 추가해주자

/dev/md9 /raidLinear ext4 defaults 0 0

mdadm --detail /dev/md9 명령을 입력해 Linear RAID 구축이 제대로 되었는지 확인할 수 있다.

/dev/md9의 상세 내용이 나온다. RAID level 은 linear, Array Size는 3GB, Raid Devices(장치 개수) 는 2개이다

현재 작동중인 장치(디스크)는 2개며, 가장 아래쪽 장치의 상세한 내용과 /dev/sdb1과 /dev/csc1을 사용한다는 내용이 출력된다.

RAID 0구성 방법

/dev/sdd 와 /dev/sde로 구성한다

아래 명령어를 입력해 /dev/sdd1 과 /dev/sde1 을 RAID 0 장치인 /dev/md0으로 생성하고, mdadm --detail --scan명령을 입력해 잘 생성되었는지 확인한다.

mdadm --create /dev/md0 --level=0 --raid-devices=2 /dev/sdd1 /dev/sde1
mdadm --detail --scan

mkfs.ext4 /dev/md0 명령을 입력해 /dev/md0 파티션 장치를 포맷하고

mkdir /raid0; mount /dev/md0 /raid0 명령을 입력해 마운트 한다.

/dev/md0 장치는 RAID 0이므로 디스크 용량을 모두 사용한다. 따라서 /dev/sdd 의 1GB 와 /dev/sde의 1GB를 합한 약 2GB 용량으로 표시된다.

RAID 1구축

/dev/sdf 와 /dev/sdg로 구성

mdadm 명령을 실행해 실제 RAID를 구성

mdadm --create /dev/md1 --level=1 --raid-devices=2 /dev/sdf1 /dev/sdg1
# Continue createing array 메세지가 나오면 y를 입력
mdadm --detaul --scan

mkfs.ext4 /dev/md1  # /dev/md1 파티션 장치 포맷
mkdir /raid1
mount /dev/md1 /raid1

RAID 0인 /raid0 디렉터리의 용량이 약 2GB 정도인데 RAID 1인 /raid1 디렉터리는 1GB 정도 밖에 되지 않는다. 동일한 데이터를 2회 저장(미러링) 하기 때문에 실제 가용 용량은 2GB의 절반 정도인 1GB 정도다.

RAID 5구축

/dev/sdh, /dev/sdi, /dev/sdj 로 구성

mdadm 명령을 실행해 실제 RAID를 구성

mdadm --create /dev/md5 --level=5 --raid-devices=3 /dev/sdh1 /dev/sdi1 /dev/sdj1
# 만약 경고창이 나오면 두고 약 1-2분정도 대기
mdadm --detail --scan
mkfs.ext4 /dev/md5
mkdir /raid5
mount /dev/md5 /raid5
